Reparaturanleitung für BMW 7er E65, E66, E67 ASK-CD / MD Radio

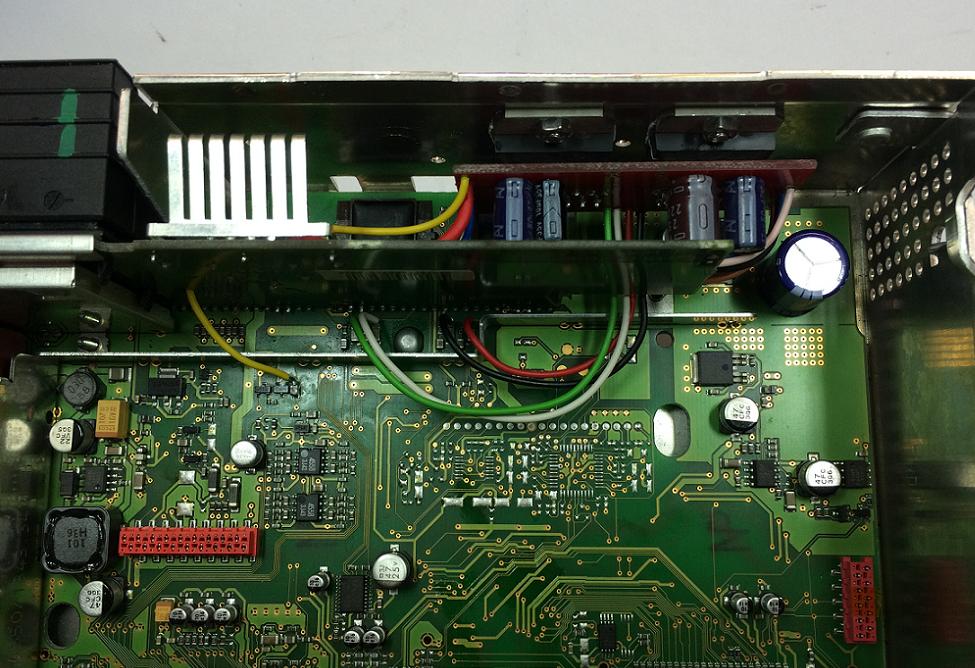

Zunächst löten Sie die Kabel an die Platine wie Abgebildet nach der Farbmarkierung

Schritt: 1

Sie müssen die original Endstufen von ASK deaktivieren.

Sie müssen für sich entscheiden, welche Variante Ihnen am besten passt!

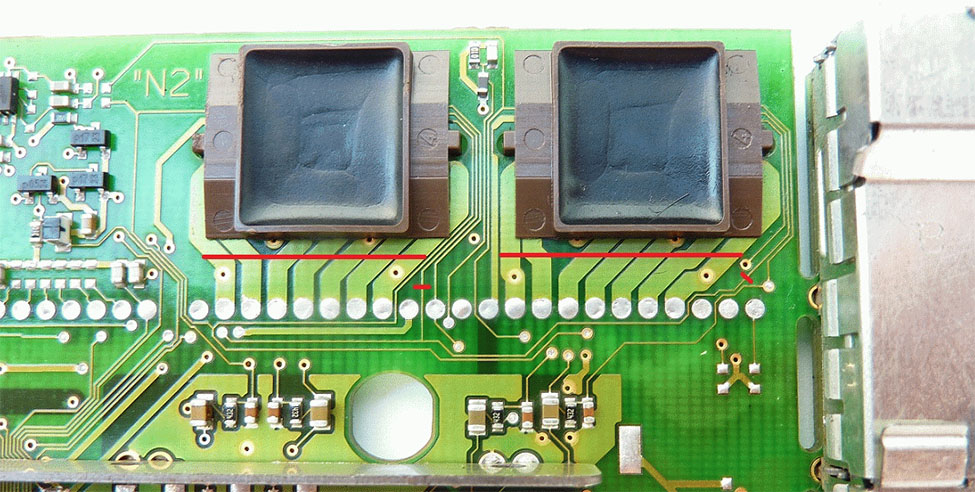

Variante 1: Wie auf dem Bild gekennzeichnet "rot markierte Stelle" die Leiterbahn vorsichtig trennen bzw. unterbrechen

Variante 2: Endstufe deaktivieren mit Heißluftpistole in 1.46 Minuten. (siehe das Video)

 (WIRD EMPHOHLEN)

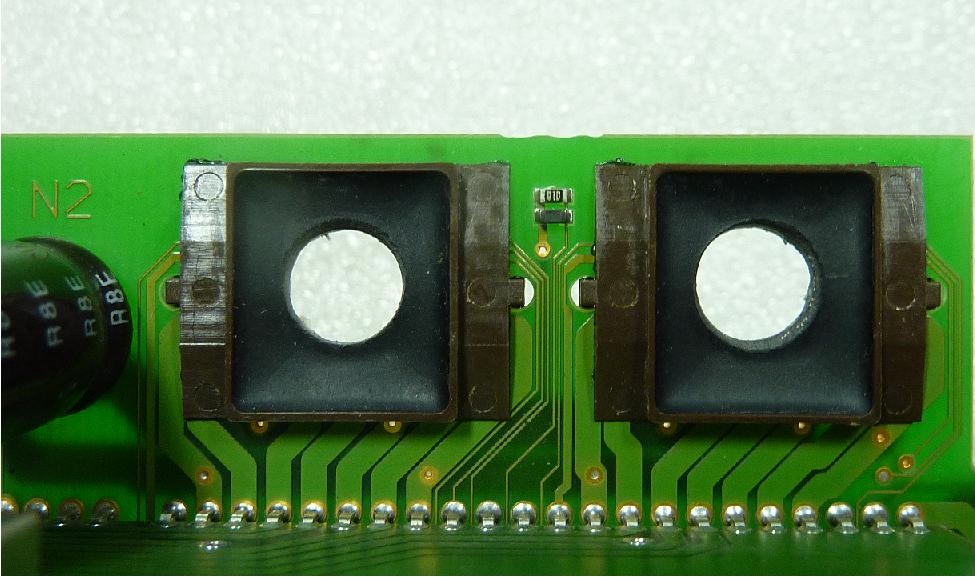

Variante 3:  Sie können die ASK Endstufe auch einfach ausbohren

Schritt: 2

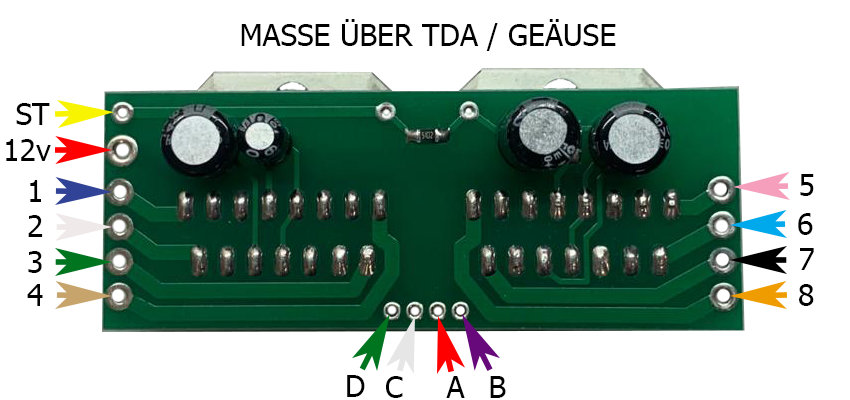

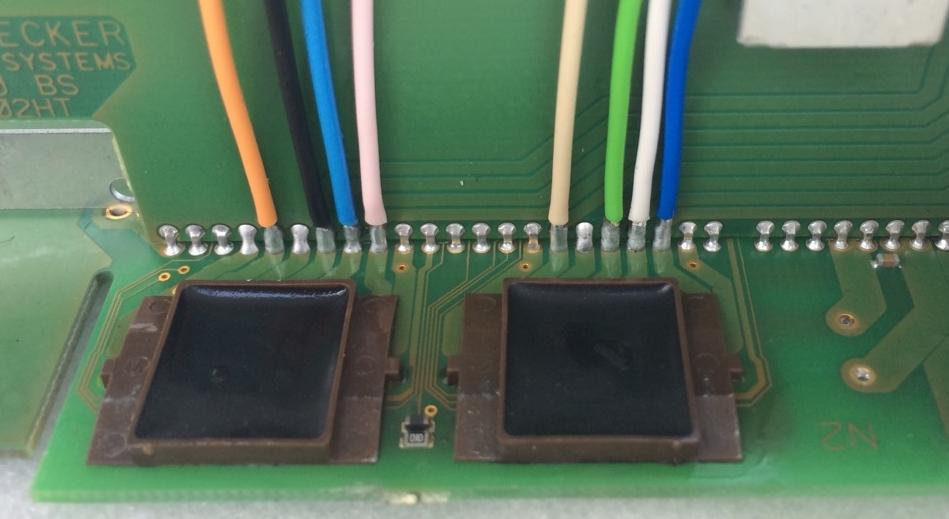

1) Löten Sie 0,25mm Litze / Lautschprecherkabel von dem Reparatur-Kit an das ASK in folgeder Reihenfolge:

Schritt: 3

Den Kondensator 1000uF auslöten

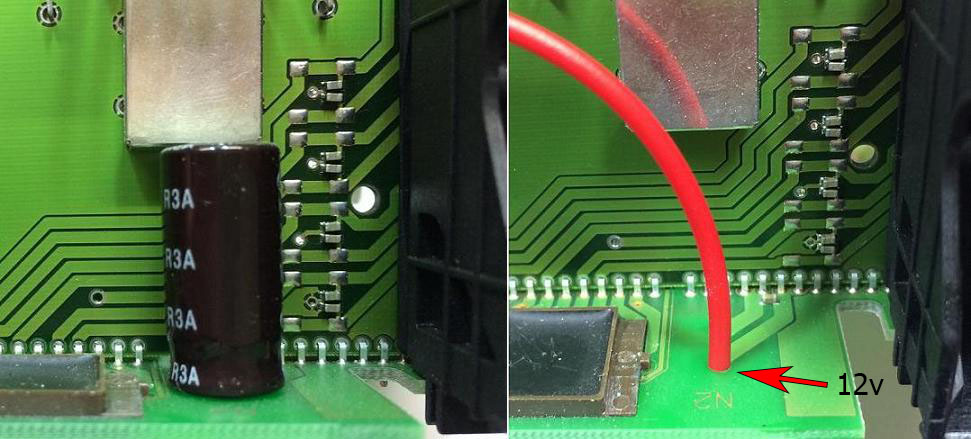

Das rote 0,50mm Litze/Kabel (12V) von dem Reparatur-Kit wie folgt anlöten

Schritt: 4

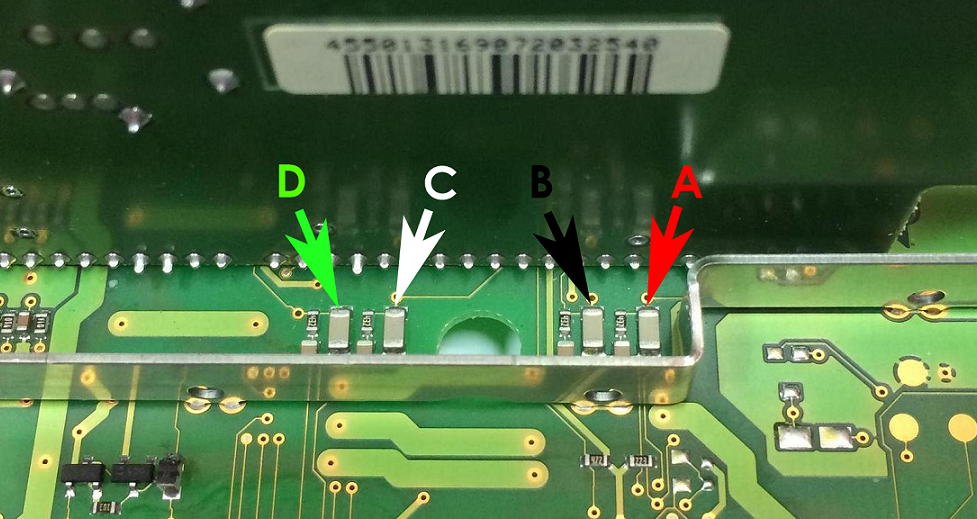

Löten Sie die "IN Leigung" von Reparatur-Kit an die Hauptplatine von ASK in der folgeder Reihenfolge:

A) rot  B) schwarz  C) weiß  D) grün (siehe das Bild)

Schritt: 5

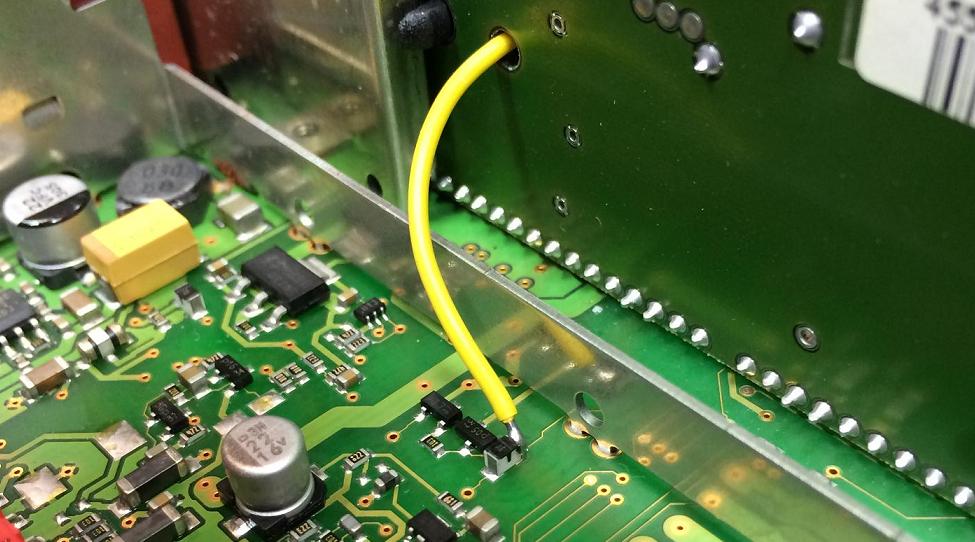

Löten Sie gelbes 0,25mm Litze/Kabel (ST) von dem Reparatur-Kit wie abgebildet an die Hauptplatine von ASK

Die Reparatur erfolgt auf Ihre eigene Verantwortung und auf eigene Gefahr.
Der Autor übernimmt keine Haftung für Schäden!
